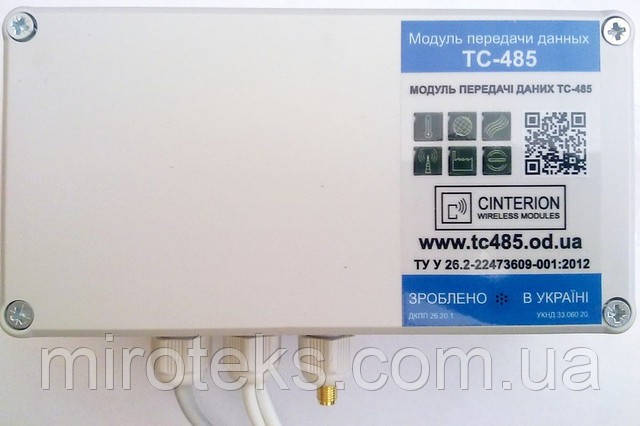

МОДУЛЬ ПЕРЕДАВАННЯ ДАНИХ TC-485

Комунікаційний модуль TC-485 призначений для передавання даних від лічильників електроенергії, контрольно-вимірювального або іншого обладнання, що підтримує стандартні протоколи RS-232 і RS-485 сетях GSM900/GSM1800. Також модуль TC485 має функцію GSM сповіщення або GSM сигналізації, що здійснюються через доступ і відправлення SMS на задані номери під час спрацьовування дискретних входів, що дає змогу в одному пристрої об'єднати функції передавання даних і охоронні функції на ваших об'єктах. Може використовуватися як ЛУЗОД (Локальне устаткування збору та обробки даних).

Основні характеристики TC 485:

• Діапазони частот TC485: GSM 900/1800 МГц;
• Різновид передавання: дані або SMS;
• Можливість передавання даних у режимі CSD (додзвін);
• Вбудований контролер перезапуску (перезавантаження);
• Інтерфейс RS-232: 4 порти (RXD/TXD);
• Гальванічно розв'язаний інтерфейс RS-485 з можливістю під'єднання до 31-го пристрою;
• Тип зв'язку 485 інтерфейсів: Дуплекс/напівдуплекс;
• Дискретні входи: 3;
• Напруга живлення модуля: 220 В (діапазон 75-275 В);
• Споживана потужність модуля ТС485 (режим передавання): не більш ніж 10 Вт;
• Широкий перелік пристроїв, що під'єднуються;
• Робота з будь-якими лічильниками електроенергії, що мають інтерфейс RS-485.
• Робочий діапазон температур: від -20 °C до +55 °C;
• Ступінь захисту IP 54 за ГОСТ 14254-80;
• Швидкий і простий монтаж;
• Габаритні розміри: 170х108х40.

Гарантія — 12 місяців.
Безкоштовна доставка TC 485.

Додаткова інформація

Вбудований контролер модуля ТС-485 здійснює початкову ініціалізацію модему, спрямовує вхідні сигнали, здійснює обмін послідовними інтерфейсами та ін. Для запобігання можливих реєстрацій у роумінгових GSM мережах, контролер перед кожним з'єднанням перевіряє реєстрацію в домашню мережу. Якщо мережа гостьова, то виконується спроба знайти домашню мережу та зареєструватися в неї, навіть за меншого рівня сигналу домашньої мережі. Отже, застосування керівного контролера дає змогу використовувати модуль TC485 у різних системах телеметрії як високоінтелектуальний пристрій передавання даних.

Модуль TC 485 обладнаний 2 джерелами живлення:
Джерело живлення 220 В забезпечує живлення всього пристрою, інтерфейсу 485, що зберігає та підзаряджає напругу для резервної батареї 12 В. Він працездатний у діапазоні напруги 75 – 275 В змінного струму. Роз'єм під'єднання допускає приєднання 3 фаз, для забезпечення можливої безперебійності живлення. Імпульсний блок живлення перетворює постійну вхідну напругу 9-30 B на вихідну напругу +5 В для живлення GSM-модема, контролера та схем RS232 інтерфейсу.

Модуль передавання даних можна встановити у будь-якому зручному для споживача місці для забезпечення повноцінного доступу до нього, що дає змогу заощадити час і знизити витрати.

Пристрій дає змогу організувати ЛУЗОД у місцях із нестабільним покриттям GSM-мережі (наприклад, під час розміщення лічильників електроенергії в розподільних пристроях, розташованих у підвальних приміщеннях, екранованих приміщеннях та ін.) завдяки використанню інтерфейсу RS-485, що дає змогу винести пристрій у зону впевненого приймання GSM-мережі на відстань до 1200 м від лічильників.

Також ТОВ «Міротекс» пропонує просте та надійне рішення з впровадження ЛУЗОД на базі цифрових лічильників закордонного виробництва з вбудованими GSM/GPRS модемами.

ТОВ «Міротекс» впроваджує системи АСКОЕ або ЛУЗОД будь-якої складності й конфігурації відповідно до індивідуальних вимог Замовника, а також пропонує впровадження ЛУЗОД і систем АСКОЕ «під ключ».
