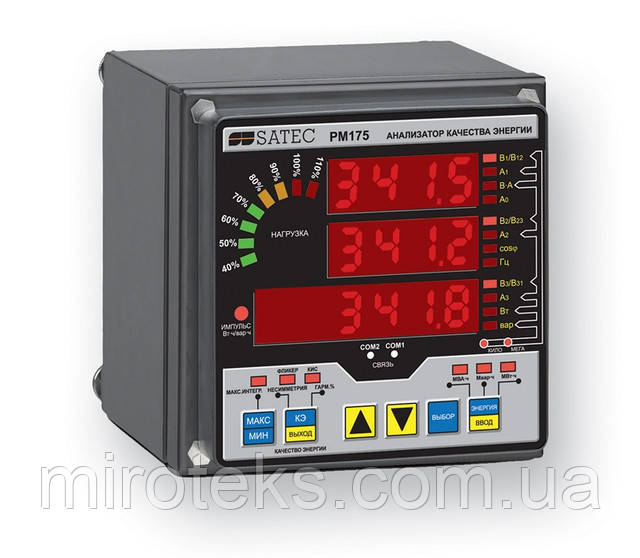

Аналізатор параметрів якості електроенергії Satec PM 175
Аналізатор параметрів якості електроенергії (ПЯЕ) Satec PM175 призначений для вимірювання та реєстрації параметрів якості електроенергії згідно з ГОСТ13109-97, у складі різних інформаційно-вимірювальних систем на підприємствах, енергосистемах, а також для проведення робіт з енергоаудиту та атестації.
Аналізатор параметрів якості електроенергії Satec РМ 175 вимірює, обчислює та реєструє всі показники якості електричної енергії, що є в ГОСТ13109-97:
- Існуюче відхилення напруги в режимах найбільшого, найменшого та добового навантаження
- Спотворення синусоїдальність кривої напруги
- Коефіцієнт n-й гармонічний складник напруги
- Несиметрія напруги по зворотній і нульовій послідовності
- Відхилення частоти
- Розмах зміни напруги та доза флікера
- Провали напруги
- Імпульсна напруга та тимчасові перенапруги
- Видача звітів згідно з РД 153-34.0-15.501-00
Гарантія на прилад — 36 місяців!
Для отримання додаткової інформації звертайтесь до нас:
- За телефоном: 044-33-44-274;
- Електронною поштою: miroteks.info@gmail.com
- Telegram
- Viber
Короткі технічні характеристики Satec РМ 175:
Багатотарифний лічильник
- Багатотарифна система обліку електроенергії, клас точності 0.2S МЕК 62053-22:2003
- Опціональний корпус із можливістю пломбування
Аналізатор якості електроенергії
- Моніторинг електричної мережі, осцилографування за 6 каналами (3 входи напруги, 3 входи струму).
- Аналіз якості електроенергії відповідно до стандарту МЕК61000-4-30, клас А.
- КСС за струмом та напругою, індивідуальні гармоніки (до 50).
Годинник реального часу (RTC)
- Енергонезалежний годинник і календар, похибка ходу 0.5 сек/день.
- Присвоювання міток часу
- Синхронізація часу через канал зв'язку або за дискретним входом
Аварійна сигналізація й керування
- 16 управних тригерів, програмовані уставки
- 2 програмованих релейних виходів 3A, 250 В
- 2 дискретні входи, 2 аналогові входи/виходи
- Запис і зберігання графіків навантаження
Ізоляція
- Повна гальванічна ізоляція ланцюгів струму та напруги.
6 кВ імпульс
Комунікація
- 2 незалежні порти зв'язку
(RS232, RS422, RS485, модем, Ethernet, Profibus DP) - Протоколи: Modbus RTU, Pro, DNP 3.0
****************************************************************************************************************************
Технічні характеристики Satec PM175:
• 3 входи напруги та 3 входи струму, гальванічна ізоляція, пряме під'єднання до лінії електроенергії або через зовнішні трансформатори струму та напруги
• Багатофункціональний трифазний мультиметр (активні значення напруги та струмів, потужність, коефіцієнт потужності, струм нейтралі, несиметрія напруги та струму, частота)
• Вбудований аналізатор спектра гармонік; коефіцієнт спотворення синусоїдальності кривої (КСС) напруги та струму, коефіцієнт гармонійних спотворень струму (TDD) і коефіцієнт гармонічних втрат струму (К-фактор), КСС інтергармонік напруги та струму, до 50-ї гармоніки
• Амплітуди та кути гармонійних складників напруги та струму
• Вимірювання усереднених інтервальних значень струму, напруги, потужності, КСС і TDD
• Вимірювач енергії в чотирьох квадрантах, клас точності 0.2S (IEC62053-22:2003, ГОСТ Р52323-2005)
• Багатотарифна система обліку електроенергії; 8 повністю програмованих тарифних і сумарних реєстрів енергії та максимальної потужності для комерційного обліку електроенергії; 8 тарифів, 4 сезони x 4 типи днів, до 8 перемикань тарифів на день, легко програмований сезонний календар і тарифна схема
• Автоматичний добовий профіль навантаження для енергії та максимальної потужності (загальні та тарифні регістри)
• Вбудований логічний контролер, 16 програмованих уставок; програмовані пороги та затримки часу; керування вихідним реле; час реакції 1/2 періоду
• Журнал подій для реєстрації внутрішньої діагностики, спрацьовування програмованих уставок та операцій дискретних входів і релейних виходів
• 16 файлів реєстрації даних; програмований запис на періодичній основі або за будь-яким внутрішнім або зовнішнім тригером
• Два журнали реєстрації форми кривої (осцилограм); одночасний запис за 6 каналами (3 напруги і 3 струму); частота вибірки 32, 64 і 128 вибірок на період; до 20 періодів перед подіями; до 50 секунд безперервного запису на частоті 32 вибірки на період
• Реєстратор показників якості електричної енергії (ПЯЕ) за ГОСТ13109-97 (відновлене відхилення напруги в режимах найбільшого, найменшого та добового навантаження, спотворення синусоїдальності кривої напруги, коефіцієнт n-ї гармонічної складником напруги, несиметрія напруги по зворотній та нульовій послідовності, відхилення частоти, розмах зміни напруги, доза флікера, провали напруги, імпульсна напруга, тимчасові перенапруги), програмовані нормально та гранично допустимі значення та гістерезис; готові до використання звіти випробувань ПКЕ на відповідність ГОСТ13109-97
• Реєстратор показників якості електричної енергії EN 50160 (статистика відповідності EN 50160, статистика за гармонічним складником напруги, вбудований аналізатор ПЯЕ; програмовані уставки та гістерезис; готові до використання звіти)
• Моніторинг форми кривої в реальному часі; одночасний запис за 6 каналами 4-х періодів за частоти вибірки 128 точок за період
• Зручний для читання трирядковий (2x4 символи + 1x6 символу) яскравий дисплей зі світлодіодними індикаторами, регульований час оновлення, опція прокручування сторінок із регульованим часом експозиції, автоповернення на сторінку за замовчуванням
• Графічний елемент на світлодіодах, що зображає максимальний фазний струм у відсотках порівняно визначеного користувачем струму навантаження
• Модуль дисплея з 3-дротовим інтерфейсом RS-485, видалений на відстань до 1000 метрів
• Два дискретні входи для моніторингу зовнішніх контактів і підрахунку імпульсів від лічильників енергії, води та газу в тарифній системі
• 2 релейних виходи для аварійної сигналізації та керування, і для вихідних імпульсів енергії
• 2 опціональних оптично ізольованих аналогових виходи з внутрішнім джерелом живлення; опції виходу 0-20 мА, 4-20 мА, 0-1 мА, ±1 мА, 0-5 мА і ±5 мА
• 2 опціональних оптично ізольованих аналогових входи з внутрішнім джерелом живлення; опції входу 0-20 мА, 4-20 мА, 0-1 мА, і ±1 мА (0-5 мА та ±5 мА на замовлення)
• Частота мережі 50 або 60 Гц
• Опціональний аналоговий розширювач, що забезпечує додатково 2x8 аналогових виходи; опції роботи 0-20 мА, 4-20 мА, 0-1 мА, і ±1 мА (джерело живлення 50/60 Гц)
• Точний внутрішній годинник із резервним живленням від батареї
• 1 Мбайт пам'яті з резервним живленням від батареї для довготривалого записування даних і осцилограм
• Два порти зв'язку, наявні опції:
COM1:
RS-232/RS-422/RS-485
Телефонний модем56K
Ethernet 10/100BaseT, можливе підтримання eXpertPowerTM
PROFIBUS DP
COM2:
RS-422/RS-485
• Протоколи зв'язку Modbus RTU, Modbussus і Modbus/TCP, DNP3 і DNP3/TCP (починаючи з версії програми приладуV25.2.01), Profibus DP (з версії програмиV25.2.03)
• Захист паролем встановлення параметрів і скидання з панелі приладу та через канал зв'язку. Записування в журнал реєстрації подій спроб несанкціонованого доступу до приладу
• Можливість оновлення версії програми приладу через будь-який порт зв'язку
Моделі приладу:
Прилад PM175 постачається з однією з двох опцій реєстратора показників КЕ:
1. EN 50160 з версією програми 25.2.XX
2. ГОСТ13109-97 з версією програми 25.10.ХХ
дешевша модель зі збереженням всієї функціональності аналізатор параметрів якості електроенергії Satec PM075, з можливістю кріплення приладу на DIN-рейку без дисплея в комплекті, але з можливістю його віддаленого під'єднання.
Також до приладу Satec PM175 в якості виносного (до 1000 м) дисплея може бути під'єднаний стандартний трирядковий дисплей зі світлодіодними індикаторами Satec RDM 175, багаторядковий 14-кінцевий дисплей Satec RDM 312 для одночасного показування великої кількості параметрів (наприклад, у диспетчерському пункті), а також графічний сенсорний дисплей Satec RGM 180, який дає оперативно, у зручній формі отримувати всю інформацію про якість електроенергії, векторних діаграм, формах кривих струму і напруги безпосередньо на об'єкті, без під'єднання комп'ютера.
До комплекту постачання всіх приладів Satec входить безплатний програмний комплекс PAS, який надає такі можливості:
- Налаштування приладів SATEC
- Автоматичне опитування приладів, отримання даних із приладів у реальному часі
- Робота з журналами даних і подій
- Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
- Формування і видавання звітів на відповідність ГОСТ 13109-97, ГОСТ Р54149-2010 або EN50160 або G5/4
- Синхронізація часу приладу та часу ПК
- Видавання сигналів керування приладами SATEC
- Експорт даних у сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE
Керівництво з експлуатації аналізатора якості електроенергії Satec PM 175 и ГОСТ 13109-97 доступний для завантаження в розділі "Специфікації"
