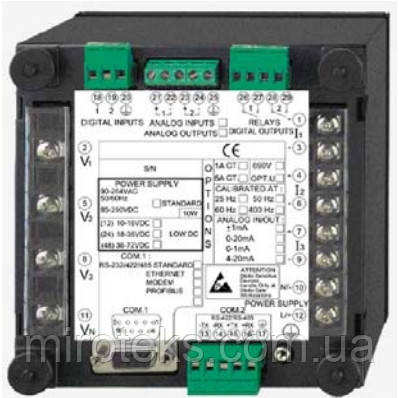

Аналізатор параметрів якості електроенергії Satec PM 075

Аналізатор параметрів якості електроенергії (ПКЕ) Satec PM 075 призначений для вимірювання та реєстрації параметрів якості електроенергії згідно з ГОСТ13109-97, у складі різних інформаційно-вимірювальних систем на підприємствах, енергосистемах, , а також для проведення робіт з енергоаудиту та атестації.

Аналізатор параметрів якості електроенергії Satec РМ075 вимірює, обчислює та реєструє всі показники якості електричної енергії, що вказані в ГОСТ13109-97:

• Існуючі відхилення напруги в режимах найбільшого, найменшого та добового навантаження
• Спотворення синусоїдальністі кривої напруги
• Коефіцієнт n-й гармонічний складник напруги
• Несиметрія напруги по зворотній та нульовій послідовності
• Відхилення частоти
• Розмах зміни напруги та доза флікера
• Провали напруги
• Імпульсна напруга та тимчасові перенапруги
• Видача звітів згідно з РД 153-34.0-15.501-00

Гарантія на прилад — 36 місяців!

Короткі технічні характеристики Satec РМ075:

Багатотарифний лічильник

• Багатотарифна система обліку електроенергії, клас точності 0.2S МЕК 62053-22:2003
• Опціональний корпус із можливістю пломбування

Аналізатор якості електроенергії

• Моніторинг електричної мережі, осцилографування за 6 каналами (3 входи напруги, 3 входи струму).
• Аналіз якості електроенергії відповідно до стандарту МЕК61000-4-30, клас А.
• КСС за струмом та напругою, індивідуальні гармоніки (до 50).

Годинник реального часу (RTC)

• Енергонезалежний годинник і календар, похибка ходу 0.5 сек/день.
• Присвоювання міток часу
• Синхронізація часу через канал зв'язку або за дискретним входом

Аварійна сигналізація й керування

• 16 управних тригерів, програмовані уставки
• 2 програмованих релейних виходи 3A, 250 В
• 2 дискретні входи, 2 аналогові входи/виходи
• Запис і зберігання графіків навантаження

Ізоляція

• Повна гальванічна ізоляція ланцюгів струму та напруги.
  6 кВ імпульс

Комунікація

• 2 незалежні порти зв'язку
  (RS232, RS422, RS485, модем, Ethernet, Profibus DP)
• Протоколи: Modbus RTU, Pro, DNP 3.0

****************************************************************************************************************************

Технічні характеристики Satec PM075:

•  3 входи напруги та 3 входи струму, гальванічна ізоляція, пряме під'єднання до лінії електроенергії або через зовнішні трансформатори струму та напруги

•  Багатофункціональний 3-фазний мультиметр (активні значення напруги та струмів, потужність, коефіцієнт потужності, струм нейтралі, несиметрія напруги і струму, частота)

•  Вбудований аналізатор спектра гармонік; коефіцієнт спотворення синусоїдальності кривої (КСС) напруги та струму, коефіцієнт гармонійних спотворень струму (TDD)  і коефіцієнт гармонічних втрат струму (К-фактор),  КСС інтергармонік напруги та струму, до 50-ї гармоніки

•  Амплітуди та кути гармонійних складників напруги та струму

•  Вимірювання усереднених інтервальних значень струму, напруги, потужності, КСС і TDD

•  Вимірювач енергії в чотирьох квадрантах, клас точності 0.2S (IEC62053-22:2003, ГОСТ Р52323-2005)

•  Багатотарифна система обліку електроенергії; 8  повністю програмованих тарифних і сумарних реєстрів енергії та максимальної потужності для комерційного обліку електроенергії; 8 тарифів, 4 сезони x 4 типи днів, до 8 перемикань тарифів на день, легко програмований сезонний календар і тарифна схема

•  Автоматичний добовий профіль навантаження для енергії та максимальної потужності (загальні та тарифні регістри)

•  Вбудований логічний контролер, 16 програмованих уставок; програмовані пороги та затримки часу;  керування вихідним реле; час реакції 1/2 періоду

•  Журнал подій для реєстрації внутрішньої діагностики, спрацьовування програмованих уставок і операцій дискретних входів і релейних виходів

•  16 файлів реєстрації даних; програмований запис на періодичній основі або за будь-яким внутрішнім або зовнішнім тригером

•  Два журнали реєстрації форми кривої (осцилограм);  одночасний запис за 6 каналами (3 напруги і 3  струму); частота вибірки 32, 64 і 128 вибірок на період;  до 20 періодів перед подіями; до 50 секунд безперервного запису на частоті 32 вибірки на період

•  Реєстратор показників якості електричної енергії (ПЯЕ) за ГОСТ13109-97 (відновлене відхилення напруги в режимах найбільшого, найменшого та добового навантаження, спотворення синусоїдальності кривої напруги, коефіцієнт n-ї гармонічної складової напруги, несиметрія напруги по зворотній і нульовій послідовності, відхилення частоти, розмах зміни напруги, доза флікера,  провали напруги, імпульсна напруга, тимчасові перенапруги), програмовані нормально та гранично допустимі значення та гістерезис; готові до використання звіти випробувань ПЯЕ на відповідність ГОСТ13109-97

•  Реєстратор показників якості електричної енергії EN 50160 (статистика відповідності EN 50160, статистика за гармонійним складником напруги, вбудований аналізатор ПЯЕ; програмовані втоми та гістерезис; готові до використання звіти)

•  Моніторинг форми кривої в реальному часі;  одночасний запис за 6 каналами 4-х періодів за частоти вибірки 128 точок за період

•  Модуль дисплея з 3-дротовим інтерфейсом RS-485,  видалений на відстань до 1000 метрів

•  Два дискретні входи для моніторингу зовнішніх контактів і підрахунку імпульсів від лічильників енергії,  води та газу в тарифній системі

•  2 релейних виходи для аварійної сигналізації та керування, і для вихідних імпульсів енергії

•  2 опціональних оптично ізольованих аналогових виходи з внутрішнім джерелом живлення; опції виходу 0-20 мА, 4-20 мА, 0-1 мА,  ±1 мА, 0-5 мА і  ±5 мА

•  2 опціональних оптично ізольованих аналогових входи з внутрішнім джерелом живлення; опції входу 0-20 мА, 4-20 мА, 0-1 мА, і  ±1 мА (0-5 мА та ±5 мА на замовлення)

•  Частота мережі 50 або 60 Гц

•  Опціональний аналоговий розширювач, що забезпечує додатково 2x8 аналогових виходів; опції роботи 0-20 мА, 4-20 мА, 0-1 мА, і ±1 мА (джерело живлення 50/60 Гц)

•  Точний внутрішній годинник із резервним живленням від батареї

•  1 Мбайт пам'яті з резервним живленням від батареї для довготривалого записування даних і осцилограм

•  Два порти зв'язку, наявні опції:

COM1:

RS-232/RS-422/RS-485

Телефонний модем 56K

Ethernet 10/100BaseT, можливе підтримання eXpertPowerTM

PROFIBUS DP

COM2:

RS-422/RS-485

•  Протоколи зв'язку Modbus RTU, Modbussus і Modbus/TCP, DNP3 і DNP3/TCP (починаючи з версії програми приладуV25.2.01), Profibus DP (з версії програмиV25.2.03)

•  Захист паролем встановлення параметрів і скидання з панелі приладу та через канал зв'язку. Записування в журнал реєстрації подій спроб несанкціонованого доступу до приладу

•  Можливість оновлення версії програми приладу через будь-який порт зв'язку

Моделі приладу:

Прилад PM075 постачається з однією з двох опцій реєстратора показників КЕ:

1. EN 50160 з версією програми 25.2.XX

2. ГОСТ13109-97 з версією програми 25.10.ХХ

Основна відмінність аналізатора якості електроенергії Satec PM075 від приладу Satec PM175  — це можливість кріплення PM075 на DIN-рейку та відсутність дисплея, що істотно знижує вартість приладу. За потреби до приладу Satec PM075 може бути під'єднаний виносний дисплей, який може бути видалений на відстань до 1000 м від приладу.

Як виносний дисплей може бути під'єднаний стандартний трирядковий дисплей зі світлодіодними індикаторами Satec RDM 175, багаторядковий 14-кінцевий дисплей Satec RDM 312 для одночасного показу великої кількості параметрів (наприклад, у диспетчерському пункті), а також графічний сенсорний дисплей Satec RGM 180, який дає оперативно, у зручній формі отримувати всю інформацію про якість електроенергії, векторних діаграм, форми кривих струму і напруги безпосередньо на об'єкті, без під'єднання комп'ютера.

До комплекту постачання всіх приладів Satec входить безплатний програмний комплекс PAS, який надає такі можливості:

• Налаштування приладів SATEC
• Автоматичне опитування приладів, отримання даних із приладів у реальному часі
• Робота з журналами даних та подій
• Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
• Формування і видавання звітів на відповідність ГОСТ 13109-97, ГОСТ Р54149-2010 або EN50160 або G5/4
• Синхронізація часу приладу та часу ПК
• Видавання сигналів керування приладами SATEC
• Експорт даних у сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE

Керівництво з експлуатації аналізатора якості електроенергії Satec PM 075 и ГОСТ 13109-97 доступний для завантаження в розділі "Специфікації"
