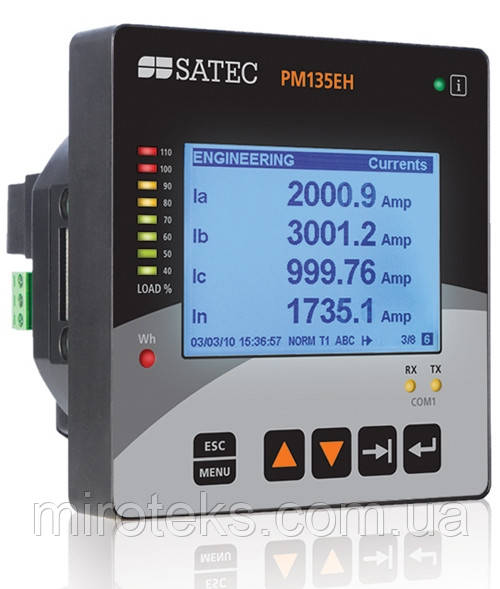

Універсальний електровимірювальний щитової прилад SATEC PM135

Цифровий вимірювальний прилад SATEC PM135 це версія популярного приладу SATEC PM130 PLUS.
Цей прилад оснащений РК-дисплеєм з підсвічуванням, розміром 76x49 мм. Щитовий прилад SATEC PM 135 призначений для побудови сучасних систем обліку, телемеханіки та управління.

Прилад SATEC РМ 135 має широкий вибір комунікаційних протоколів: ModBus RTU, ModBus TCP, МЕК 60870-5-101/104, PROFIBUS, DNP 3.0

SATEC PM 135 має журнал подій, а також журнал для запису даних. Всім виміряним параметрам можна присвоїти мітку. Унікальною особливістю є можливість відправляти інформаційні повідомлення на сервер, на заздалегідь задану IP адресу.

Крім вимірювання основних параметрів мережі, SATEC PM 135 також проводить вимірювання базових параметрів якості електроенергії, зокрема індивідуальні гармоніки по струму і напрузі до 40-ї. Все це дозволяє відновити форму хвилі для струму та напруги для 8 періодів.

Універсальний електровимірювальний прилад SATEC РМ 135 забезпечує трифазні вимірювання до 100 параметрів електроенергії, зокрема показники якості; моніторинг зовнішніх подій за допомогою дискретних входів; взаємодія із зовнішнім обладнанням через контакти реле.

Всі моделі серії PM135 підходять для монтажу в 4-х дюймовий круглий або квадратний виріз 92 на 92 мм. Також можливо замовити прилад в спеціальному виконанні для монтажу на DIN-рейку.

Більше 25 років досвіду в розробці приладів та наявність потужної випробувальної лабораторії в поєднанні з високою кваліфікацією фахівців SATEC, забезпечує високу якість і надійність роботи приладів SATEC. Це підтверджує статистика безвідмовної роботи приладів.

Гарантія на вимірювальний прилад SATEC PM135 - 36 місяців!

Для отримання додаткової інформації звертайтесь до нас:

Тип Ціна, грн. з ПДВ Примітка
PM135P - Базова модель, що вимірює основні параметри електроенергії
PM135E - РМ135Р + вимір усередненої потужності, енергії, журнал подій, журнал для запису даних, багатотарифний облік електроенергії та ін.
PM135EH - PM135P + вимір усередненої потужності, енергії, журнал подій, журнал для запису даних, багатотарифний облік електроенергії вимірювання гармонік (КСС, K-factor, індивідуальні гармоніки до 40-ї, наведений КСС) та ін.


Технічні характеристики SATEC PM 135:

Дисплей
Рідкокристалічний дисплей з підсвічуванням, розмір 76x49 мм, інтерактивний інтерфейс користувача.

Комунікація
Прилад стандартно оснащується портом зв'язку RS-485 (протоколи ASCII, Modbus, DNP3.0, (МЕ К60870-101/104 - опція)).
Використовуючи додатковий модуль, у прилад може бути встановлений додатковий комунікаційний порт.

Можливості:

• Три входи напруги і три ізольовані гальванічні входи струму.
Використовуються для прямого підключення, або через трансформатори струму і напруги.

• Багатофункціональний трифазний вимірювач струмів, напруги, активної, реактивної та повної потужностей, cosφ, частоти, несиметрії струмів і напруг, струму нейтралі.

• Аналізатор гармонік: коефіцієнт спотворення синусоїдальності (КСС) по струму та напрузі, індивідуальні гармоніки до 40-ї. Спектр гармонік і кути (для PM135EH).

• Трифазний лічильник електричної енергії за 4 квадрантам, класу точності 0.5 S (МЭК62053-22:2003). Облік активної, реактивної та повної енергії, сумарної і по фазах (для PM135EH).

• Багатотарифна система обліку електроенергії: 4 регістра х4 тарифи, 4 сезони х 4 типи дня. 8 варіантів початку нового тарифу протягом доби. Розклад, що налаштовується (для PM135EH з додатковим встановленим модулем).

• 16 програмованих уставок, час спрацьовування уставки 20 мсек

• Вбудовані годинник і календар, мітка часу(збереження часу протягом 30 сек, при відсутності живлення приладу). При встановленні додаткового модуля збереження годинника живлення при перервах в живленні до 5 років.

• Універсальне джерело живлення AC DC (85-264 В). Спеціальні версії (12, 24-48-72 В, DC).

• Реєстрація максимальних/мінімальних значень з міткою часу

• Можливість оновлення програми приладу через порти зв'язку.


Додаткові модулі

В приладі PM135 передбачена унікальна можливість встановлення одного додаткового модуля. Все це дозволяє ефективно застосовувати прилад в системах телемеханіки, АСУ ТП, АСДУ і системах технічного обліку електроенергії:

  • Модуль: дискретні входи (входи стану) і релейні виходи.
  • Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль).
  • Модуль: аналогові виходи – 4 шт.
  • Модуль: додатковий порт зв'язку.
  • Модуль: багатотарифна система обліку електроенергії, батарея (збереження живлення годинника до 5 років), цифрові входи - 4 шт.

Модуль: дискретні входи + релейні виходи (DI)

  • 4 оптично ізольованих дискретних входу типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
  • 2 релейних виходи для видачі сигналів аварійної сигналізації, керування та пульсів. Пряме управління через канал зв'язку.

Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль)

  • 12 дискретних входи (сухий контакт або 250VDC)
  • 4 релейних виходи 250V/3A AC
  • Додатковий порт зв'язку Ethernet, RS-485 або Profibus

Модуль: аналогові виходи (AO)

  • 4 оптично ізольованих аналогових виходи з внутрішнім джерелом живлення – 24В (0-20мА, 4-20мА, 0-1мА, ±1мА, 0-3мА, ±3мА, 0-5мА, ±5мА).

Модуль: додатковий порт зв'язку

  • Ethernet (TCP/IP) ‡
  • PROFIBUS ‡
  • RS-232/422/485 ‡
  • GPRS

Модуль: багатотарифна система обліку електроенергії + годинник високої точності + 4 дискретних входи

  • Батарея (збереження живлення годинника до 5 років), наявність багатотарифний системи обліку електроенергії (TOU) тільки при замовленні даного модуля.
  • 4 оптично ізольованих дискретних входу типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.

Умови навколишнього середовища

  • Робоча температура: -30°C до 60°C
  • Температура зберігання: -40°C до 85°C
  • Вологість: від 0 до 95% без конденсату

Конструкція

  • Оболонка корпусу: не підтримує горіння суміш ABS/PC та полікарбонату
  • Розміри: 114х114х109 мм
  • Вага: 0,7 кг.

Джерело живлення

  • Універсальне джерело живлення AC/DC (стандарт): 85-264 В змінної напруги 50/60 Гц, 88-290 В постійної напруги, споживання джерела живлення до 5 Вт.
  • Опція 12 VDC 9.5-18 В постійного струму
  • Опція 24 VDC, 48 VDC 18.5-72 В постійної напруги
  • Перетин дроту: до 12 AWG (3.5 мм)

Входи напруги

  • Робочий діапазон: до 690 В лінійної і 400 В фазної напруги
  • Споживання для 400 В: < 0.4 ВА
  • Споживання для 120: < 0.04 ВА
  • Стійкість до перевантаження: 1000 В довго, 2000 протягом 1 сек.
  • Перетин дроту: до 12 AWG (3.5 мм)

Входи струму

  • Перетин дроту: до 12 AWG (3.5 мм)
  • Гальванічна ізоляція: 3500 змінного напруги (50 Гц).

      Номінальний струм 1 А

  • Робочий діапазон: 0.01 – 2 A RMS Споживання: < 0.02 ВА
  • Стійкість до перевантаження: 3 A RMS довго, 80A RMS протягом 1 сек.

     Номінальний струм 5 А

  • Робочий діапазон: 0.05 – 10 A RMS Споживання: < 0.1 ВА
  • Стійкість до перевантаження: 15 A RMS довго, 300A RMS протягом 1 сек.



У комплект постачання всіх приладів SATEC входить безкоштовний програмний комплекс PAS, який надає наступні можливості:

  • Налаштування приладів SATEC
  • Автоматичне опитування приладів, отримання даних з приладів в реальному часі
  • Робота з журналами даних і подій
  • Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
  • Синхронізація часу приладу і часу ПК
  • Видача сигналів керування приладами SATEC
  • Експорт даних в сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE



Керівництво з експлуатації універсального вимірювального щитового приладу SATEC PM 135 доступний для завантаження у розділі "Специфікації"

Для отримання додаткової інформації звертайтесь до нас:
