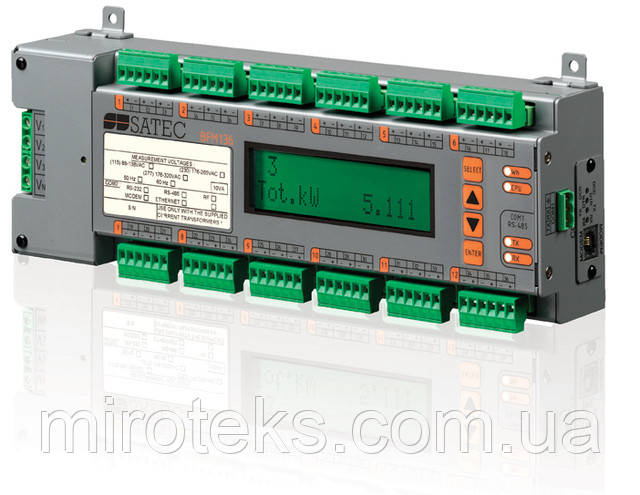

Багатоканальний лічильник електроенергії SATEC BFM 136

Багатоканальний (багатофідерний) лічильник електроенергії SATEC BFM 136 – це трифазний, багатоканальний, багатофункціональний прилад для обліку електроенергії для використання в однофазних і трифазних електричних мережах.
Електролічильник BFM 136 є економічним і компактним рішенням для обліку споживання електроенергії на об'єктах з великою концентрацією споживачів: в житловому секторі, офісних приміщеннях, торгових центрах, бізнес центрах, а також на промислових об'єктах.
Лічильник електроенергії BFM 136 встановлюється в існуючих або нових електрощитах без зміни монтажу. При використанні роз'ємних трансформаторів струму існує можливість проводити підключення приладу без розривів і відключень ланцюгів струму.

Компактні розміри багатофідерного лічильника електроенергії BFM 136 дозволяють з успіхом застосовувати для організації технічного обліку електроенергії в обмеженому просторі існуючих електрощитових, наприклад, в бізнес-центрах, офісних будівлях з великою кількістю орендарів. Один прилад BFM 136 може замінити кілька величезних шаф обліку, що дозволяє більш раціонально використати вільний простір.

Лічильник BFM 136 має рідкокристалічний дисплей і дозволяє проводити вимірювання електроенергії та основних параметрів мережі за 36 однофазним, 18 двофазним або 12 трифазним «субприладам», або в будь-якій їх комбінації.
Підключення струмів здійснюється через зовнішні компактні струмові трансформатори, що поставляються разом з приладом.
Прилад володіє гнучким налаштуванням, забезпечуючи можливість ведення обліку споживаної електроенергії та потужності як у звичайному, так і за диференційованим тарифом.

Наявність різних каналів зв'язку: RS232/RS422/RS485, модем, Ethernet.

Висока точність (Клас 0.5 S за активної енергії й клас 1 по реактивній
енергії), відповідність стандартам ANSI і IEC.

Міцність та захищеність від несанкціонованого розкриття.

Переваги застосування приладу обліку SATEC BFM 136:

• Економія на обладнанні. 12 трифазних лічильників електроенергії коштують дорожче одного приладу SATEC BFM136
• Економія місця для установки. Один прилад обліку SATEC BFM136 займає значно менше місця, ніж 12 трифазних або 36 однофазних лічильників електроенергії.
• Економія на монтажних роботах. Монтаж одного приладу SATEC BFM136 коштує значно менше, ніж установка 12 трифазних або 36 однофазних лічильників електроенергії.
• Економія на експлуатаційних витратах. Обслуговування одного приладу SATEC BFM136 простіше і дешевше обслуговування 12 або 36 однофазних лічильників електроенергії

Гарантія на вимірювальний прилад SATEC BFM136 - 36 місяців!

Технічні характеристики SATEC BFM 136:

• Клас 0,5 S по активній енергії й клас 1,0 по реактивній енергії
• 3-х/2-х/однофазні виміри: діючі значення RMS, напруги, струму, потужності, коеф. потужності, струму нейтралі
• Вимірювання усереднених інтервальних значень струмів та напруг
• Багатотарифна система обліку електроенергії; 8 повністю програмованих тарифних і зведених регістрів енергії та максимальної потужності для комерційного обліку електроенергії; 8 тарифів, 4 сезони x 4 типи днів, до 8 перемикань тарифів на день, легко програмований сезонний календар і тарифна схема
• Автоматичний добовий профіль навантаження на 120 днів для енергії та максимальної потужності (загальні та тарифні регістри) окремо для кожного субприладу
• Журнал реєстрації подій для запису внутрішньої діагностики та операцій з уставками
• Файл реєстрації даних: програмований запис на періодичній основі або по будь-якому тригеру
• Вбудований логічний контролер (16 програмованих уставок; програмовані пороги і затримки часу ) окремо для кожного субприладу
• Легкочитаємий LCD дисплей з підсвічуванням (2 рядки по 16 символів)
• Частота мережі 50/60 Гц
• Вбудований годинник (робота протягом тижня без зовнішнього джерела живлення)
• Порт зв'язку RS-485 (стандарт)
• Додатковий порт зв'язку (опція):
  RS-232
  RS-422/485
  Модем (швидкість 56K )
  Порт Ethernet 10/100BaseT
  Бездротовий RF модем (ZigBee, unlicensed 907-922 МГц або 2.4 ГГц)
• Протоколи зв'язку Modbus RTU і Modbus ASCII
• Можливість оновлення програми приладу через будь-який з каналів зв'язку

У комплект постачання всіх приладів SATEC входить безкоштовний програмний комплекс PAS, який надає наступні можливості:

• Налаштування приладів SATEC
• Автоматичне опитування приладів, отримання даних з приладів в реальному часі
• Робота з журналами даних і подій
• Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
• Синхронізація часу приладу і часу ПК
• Видача сигналів керування приладами SATEC
• Експорт даних в сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE

Посібник з експлуатації багатофідерного лічильника електроенергії SATEC BFM 136 доступний для завантаження у розділі "Специфікації"
