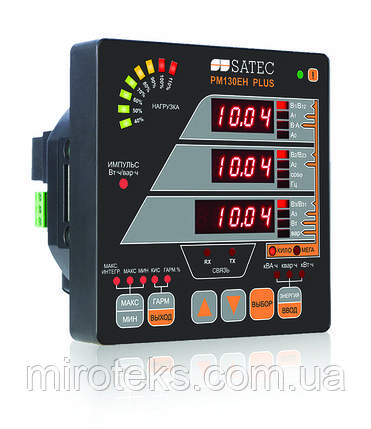

Контролер комірки на базі приладів PM130 PLUS / PM135 / EM132 / EM133

Серія приладів РМ13Х і ЕМ13Х дозволяє розширювати функціонал приладів за допомогою встановлення одного додаткового модуля. Ця особливість та повністю відкриті протоколи зв'язку дозволяють створювати найбільш ефективні рішення в енергетиці та промисловості.

Розміри: (ВхШхГ):
Базовий модуль: 72×46×34 mm
Розширений модуль: 95×77×45 mm

Реєстрація 쇇аксимальных/мінімальних значень з міткою часу
‡‡Перегляд осцилограм в реальному часі

Аварійна сигналізація і управління

• ‡‡16 програмованих уставок
• ‡‡4 лічильника
• ‡‡Вбудовані годинник (RTC) і календар

Джерело живлення

• ‡‡ Універсальний джерело живлення ACDC(85-264 В)
• ‡‡ Спеціальні версії (12, 24-48-72 В, DC)

Комунікація

• ‡‡ASCII, Modbus RTU, Modbus TCP, Profibus, МЭК60870-101/104

Додаткові модулі

У приладі PM130 PLUS передбачена унікальна можливість встановлення одного додаткового модуля. Все це дозволяє ефективно застосовувати прилад в системах телемеханіки, АСУ ТП, АСДУ і системах технічного обліку електроенергії:

• Модуль: дискретні входи (входи стану) і релейні виходи.
• Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль).
• Модуль: аналогові виходи – 4 шт.
• Модуль: додатковий порт зв'язку.
• Модуль: багатотарифна система обліку електроенергії, батарея (збереження живлення годинника до 5 років), цифрові входи - 4 шт.

Модуль: дискретні входи + релейні виходи (DI)

• 4 оптично ізольованих дискретних входи типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
• 2 релейних виходи для видачі сигналів аварійної сигналізації, керування і пульсів. Пряме управління через канал зв'язку.

Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль)

• 12 дискретних входів (сухий контакт або 250VDC)
• 4 релейних виходи 250V/3A AC
• Додатковий порт зв'язку Ethernet, RS-485 або Profibus

Модуль: аналогові виходи (AO)

• 4 оптично ізольованих аналогових виходи з внутрішнім джерелом живлення – 24В (0-20мА, 4-20мА, 0-1мА, ±1мА, 0-3мА, ±3мА, 0-5мА, ±5мА).

Модуль додатковий порт зв'язку

• Ethernet (TCP/IP) ‡
• PROFIBUS ‡
• RS-232/422/485 ‡
• GPRS

Модуль: багатотарифна система обліку електроенергії + годинник високої точності + 4 дискретних входи

• Батарея (збереження живлення годинника до 5 років), наявність багатотарифної системи обліку електроенергії (TOU) тільки при замовленні цього модуля.
• 4 оптично ізольованих дискретних входи типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
