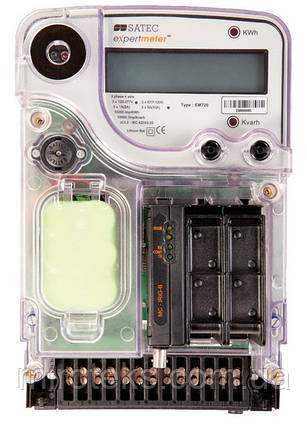

Багатофункціональний лічильник Satec eXpertmeter EM720

Багатофункціональний лічильник та аналізатор якості електроенергії за ГОСТ13109-97

EM720 – багатофункціональний прилад поєднує в собі функції багатотарифного лічильника для систем АСКОЕ, аналізатора якості та реєстратора аварійних подій.

Прилад забезпечує трифазні вимірювання параметрів електроенергії, включаючи показники якості згідно ГОСТ13109-97, моніторинг зовнішніх подій; взаємодія із зовнішнім обладнанням через контакти реле; реєстрацію імпульсних перенапруг (до 2 кВ, 20 мксек), а також реєстрацію аварійних подій зі струмами до 50А.

Багатотарифний лічильник електричної енергії

• Клас точності МЕК 62053-22 Class 0.2 S
• Система захисту приладу від вандалізму та спроб злому
• Захист від впливу електромагнітного поля
• Вбудований годинник з батареєю
• Облік втрат у лініях і трансформаторах (в розробці)

Аналізатор якості електроенергії

• 3 входи напруги, 4 входи струму
• Аналіз якості електроенергії відповідно до IEC 61000-4-30 Class A
• Вимірювання до 127 гармоніки
• Вимірювання флікера
• Реєстрація осцилограм з програмованим уставкам, 256 вимірювань за період
• Аналіз якості електроенергії в повній відповідності з ГОСТ13109-97 і EN50160, видача звітів.

Реєстратор аварійних подій

• 8 Мб пам'яті (у розробці SD-card до 1 Гб)
• Синхронізація часу через GPS, комунікацію або дискретний вхід
• Осцилографування 4-х каналів струму до 10 Іном, зокрема КЗ
• Батарея для незалежної роботи приладу (до 2.5 годин).
• Живлення, як від вимірюваної напруги, так і від додаткового ІП
• Реєстрація послідовності подій з точністю 1 мс

Реєстратор імпульсних перенапруг

• Вимірювання імпульсів відносно землі – спеціальний вхід
• Реєстрація імпульсних перенапруг 2 кВ
• Осцилографування 1024 точки за період

Ізоляція

• Вимірювальні входи: 8 кВ імпульс
• Аналогові, дискретні входи/виходи: 3 кВ імпульс
• Порти зв'язку: 3 кВ імпульс

Засоби телемеханіки

• 4 дискретних входи + 2 релейних виходи
• Можливість встановлення до 3 додаткових модулів за спеціальним замовленням

Порти зв'язку

• Вбудований інфрачервоний порт
• Можливість установки 3 додаткових модулів (hot swapping):
• Ethernet, USB і RS-232/RS-485
• GSM/GPRS (Class 10) і RS-232/RS-485
• IRIG-B і RS-232/RS-485

Протоколи

• Master/Slave MODBUS Binary & ASCII
• MODBUS RTU over IP
• IEC 61850 – 2003 (у розробці)
• МЭК1107

Додаткові модулі зв'язку

• RS-232/485 IRIG-B
• Ethernet / USB / RS-232/485
• GPRS/GSM

Додатковий ІП

• 24В DC
• 88-265В AC і 90-290В DC
