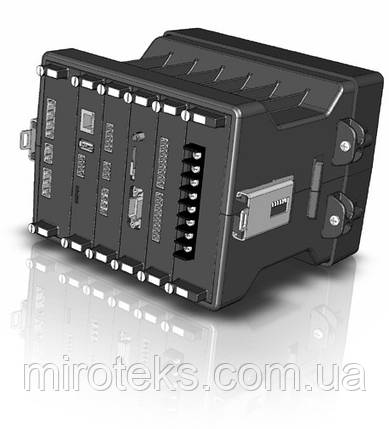

Satec PM180 - контролер приєднання

Ключові технічні можливості приладу Satec PM180:

• Облік електроенергії - активна, реактивна, повна.
• Клас точності 0.2S.
• Аналіз якості електроенергії по  IEC 61000-4-30. Клас А, звіти EN50160 українською мовою.
• Реєстрація аварійних подій.
• Реєстрація дискретних подій.
• Контролер приєднання з підтримкою МЕК 61850 включно з MMS, GOOSE та оперативне блокування (опційно).
• Реєстрація імпульсних перевантажень.
• Виміри, реєстрація та аналіз напруги, струмів, потужності, провали напруги та перевантажень, переривання напруги, несиметрія напруги, гармоніки та інтергармоніки в однофазних та трифазних мережах та трьох- та чотирипроводних системах підключення.
• Апаратно вимірює струм нейтралі.
• Протоколи: Modbus (RTU, TCP), ASCII, МЭК 60870-5-101/104 або DNP3.
• 4 вимірювальних входи напруги (3 фази та один вхід V4) та 4 входи для струмів (струми 3 фаз та струм нейтралі).
•  В базовій конфігурації: RS-232/485, Ethernet (10/100Base T), USB.
• Прилад Satec PM180 може бути змонтований на панель, DIN-рейку або встановлений в стандартну шафу 19".
• Різні варіанти дисплеїв.

Поставка

ТОВ «МІРОТЕКС» здійснює доставку мережевих контролерів Satec для промислових об’єктів по всій Україні.

Для отримання комерційної пропозиції вкажіть:

• повний код моделі приладу РМ180 згідно з опитувальним листом;
• кількість приладів РМ180.

Прилад РМ180 є багатофункціональним IED – контролером для повного аналізу якості електроенергії відповідно до ГОСТ Р 54149-2010, вимірювань параметрів мережі, реєстрації аварійних подій та автоматизації.

Базова модель має 3 слоти для встановлення різних додаткових модулів (гаряча заміна). Прилад може бути змонтований на панель, на DIN-рейку або встановлений в стандартній шафі 19".

Контролер підтримує передачу даних за відкритим протоколами: Modbus RTU/TCP, ГОСТ Р МЕК 60870-5-101/104 (опція), а також протоколу МЕК 61850, зокрема MMS, GOOSE і оперативні блокування.

Модульна конструкція дозволяє клієнтові замовити пристрій з різним набором дискретних входів і програмованих релейних виходів, а наявність USB-порту спрощує налаштування та обслуговування пристрою.

Стан дискретних входів, програмованих реле, всіх виміряних параметрів мережі зберігаються в енергонезалежній пам'яті з присвоєними мітками часу і передаються по каналах зв'язку.

Підтримується механізм точної синхронізації часу між різними контролерами.

Багатофункціональний вимірювальний прилад

• Вимірювання напруги, струму, частоти, потужностей, cosφ, средньоінтервальних значень, профілю навантаження, вимірювання струму нейтралі
• Вбудовані годинник і календар, присвоєння міток часу, синхронізація годинників приладу.
• Дубльоване живлення приладу (опція)
• Підключення зовнішніх дисплеїв

Багатофункціональний контролер

• 128 тригера що керують, програмовані уставки
• 3 слоти для встановлення додаткових модулів
• Можливість встановлення до 24 програмованих реле
• До 48 дискретних входів, час сканування 1 мс
• Налаштування логічних зв'язків між уставками
• Оперативні блокування

Облік електроенергії

• Багатотарифний лічильник класу 0.2 S IEC 62053-22

Аналізатор якості електроенергії

• Аналіз якості електроенергії відповідно до ГОСТ Р 54149-2010
• Реєстрація індивідуальних гармонік та інтергармонік згідно IEC 61000-4-7
• Аналіз якості електроенергії відповідно до ГОСТ Р 51317 (клас А)

Реєстратор імпульсних перенапруг

• Вимірювання імпульсів відносно землі – спеціальний вхід
• Реєстрація імпульсних перенапруг 2 кВ (19.5 мкс)

Комунікація

• 3 незалежних порти (RS232 & RS422/485, Ethernet, USB)
• ІК-порт (опція)
• Протоколи: Modbus, МЕК 61850, МЕК 60870-5-101/104 (опція)
