Переносний аналізатор якості електроенергії відповідно ГОСТ13109-97

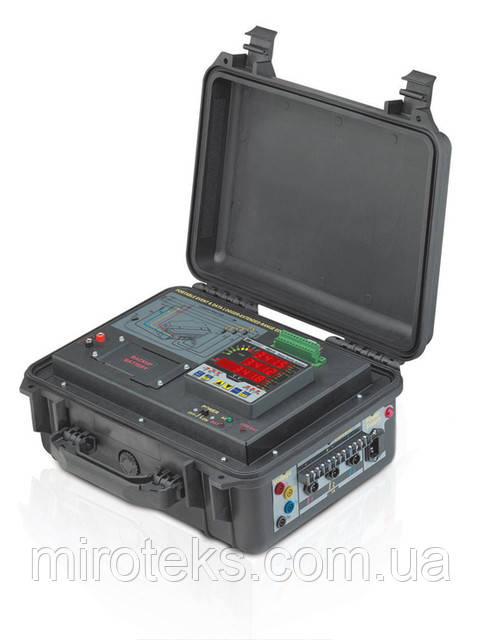

Прилад SATEC EDL175XR є переносним, багатофункціональним, трифазним вимірювачем і аналізатором якості енергії змінного струму..

Прилад SATEC EDL175XR відповідає вимогам широкого спектру прикладних задач від аналізу якості електроенергії до енергоаудиту та запису трендів параметрів і форми хвилі протягом певного проміжку часу.

Аналізатор включає всі вимірювальні і реєструючі функції приладу PM175 в зручному портативному виконанні і оснащений пакетом прикладних програм PAS, який забезпечує можливості аналізу даних і відображення графічної інформації.

Прилад SATEC EDL175XR створений на базі приладу PM175 і повністю ідентичний за своїми характеристиками і можливостями.

Прилад SATEC EDL175XR призначений для прямого вимірювання напруги до 660 В лінійної напруги (або вище при підключення приладу через трансформатори напруги).

Прилад SATEC EDL175XR оснащується вимірювальним поясом Роговського, який дозволяє проводити вимірювання струмів до 3000А або струмовими кліщами з номінальним вторинним струмом 200А.

EDL175XR оснащений вбудованою батареєю, яка дозволяє проводити вимірювання в автономному режимі.

Можливості:

• Багатофункціональний 3-фазний прилад (реальні діючі значення (RMS) напруг і струмів, потужності, cosφ, струм нейтралі, несиметрія напруг і струмів, частота)
• Вбудований аналізатор гармонік, КСС (THD) напруги і струму, TDD струму і К-фактор струму, КІС (THD) інтергармоник, до 50-ї гармоніки
• Спектр гармонік і кути по напрузі і струму
• Вимірювання інтегральних значень Струм/Напруга/Потужності/THD/TDD
• Time-of-Use (TOU), 8 загальних і тарифних регістрів енергії/інтегральної потужності x 8 тарифів, 4 сезони x 4 типи днів, 8 змін тарифів на день, легко програмована тарифна схема тригерів, що керують; програмовані уставки і затримки часу; керування вихідними реле; час реакції 1/2 -періоди
• Реєстратор подій для реєстрації внутрішньої діагностики, подій тригерів і операцій дискретних входів/релейних виходів
• розділів реєстрації даних; програмування запису у розділи даних на періодичній основі або за будь-якого внутрішнього або зовнішнього тригеру
• Два розділу реєстрації форми хвилі; одночасний запис 6 каналів (3 напруг і 3 струмів) на одному графі; частота запису 32, 64 і 128 точок за період; до 20 періодів перед подією; до 30 секунд безперервного запису на частоті 32 точки за період
• Реєстратор якості енергії EN50160 (статистика відповідності EN50160, статистика супроводу по гармоніках EN50160, вбудований аналізатор якості енергії; програмовані уставки і гістерезис; готові до використання звіти)
• Запис і моніторинг форм хвилі в реальному часі; одночасний запис по 6 каналів 4-х періодів при частоті запису 128 точок за період. Запис тривалих подій.
• Зручний для читання трирядковий (2x4 символи + 1x6 символи) яскравий дисплей зі світлодіодними індикаторами, регульований час оновлення, опція прокручування сторінок з регульованим часом експозиції, авто-повернення на сторінку за замовченням
• Вбудований годинник з резервним живленням від батарейки
• 1 Мбайт RAM із резервним живленням від батарейки для запису даних та форм хвилі
• Порт зв'язку: СOM1:RS-232/RS-422/RS-485

Токові кліщі та пояс Рогівського (FLEX) постачаються в комплекті з приладом.
