Універсальний електровимірювальний щитової прилад SATEC PM130 E PLUS

Цифровий вимірювальний прилад SATEC PM130 E PLUS є компактним трифазним вимірювачем, спеціально розробленим для задоволення потреб широкого спектру користувачів від розробників електричних щитових панелей і до операторів підстанцій.

Універсальний електровимірювальний прилад SATEC РМ 130 E PLUS забезпечує трифазні вимірювання до 100 параметрів електроенергії, зокрема показники якості; вимірювання усередненої потужності, енергії, журнал подій, журнал для запису даних, багатотарифний облік електроенергії, моніторинг зовнішніх подій за допомогою дискретних входів; взаємодія із зовнішнім обладнанням через контакти реле.

У вхідних струмових колах приладів SATEC РМ130 Е встановлені високоточні трансформатори струму. Математичну обробку сигналів забезпечує контролер з оперативною пам'яттю RAM і внутрішній енергонезалежній пам'яті EEPROM.

Всі моделі серії PM130 PLUS підходять для монтажу в 4-х дюймовий круглий або квадратний виріз 92 на 92 мм. Також можливо замовити прилад в спеціальному виконанні для монтажу на DIN-рейку.

Більше 25 років досвіду в розробці приладів і наявність потужної випробувальної лабораторії в поєднанні з високою кваліфікацією фахівців SATEC, забезпечує високу якість і надійність роботи приладів SATEC. Це підтверджує статистика безвідмовної роботи приладів.

Гарантія на прилад - 36 місяців!

Для отримання додаткової інформації звертайтесь до нас:

Технічні характеристики SATEC PM 130 E PLUS:

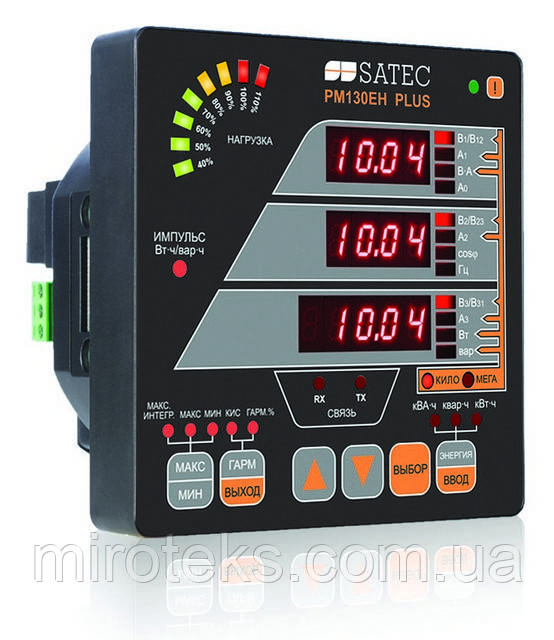

Дисплей
Світлодіодний дисплей (три вікна), з часом оновлення та яскравістю, що налаштовуються. Графічний світлодіодний індикатор показує максимальний фазний струм у відсотках відносно визначеного користувачем струму навантаження (100 %). У загальній групі вимірювань доступна автопрокрутка показань з програмованим інтервалом прокрутки.

Комунікація
Прилад стандартно оснащується портом зв'язку RS-485 (протоколи ASCII, Modbus, DNP3.0, (МЕК 60870-5-101 - опція)).
Використовуючи додатковий модуль, прилад може бути встановлений додатковий комунікаційний порт Ethernet (протоколи Modbus TCP і DNP3 TCP) або PROFIBUS.

Можливості:

• Три входи напруги і три ізольовані гальванічні входи струму.
Використовуються для прямого підключення, або через трансформатори струму і напруги.

• Багатофункціональний трифазний вимірювач струмів, напруги, активної, реактивної та повної потужностей, cosφ, частоти, несиметрії струмів і напруг, струму нейтралі.

• Аналізатор гармонік: коефіцієнт спотворення синусоїдальності (КСС) по струму та напрузі, індивідуальні гармоніки до 40-ї. Спектр гармонік і кути (для PM130 EH).

• Трифазний лічильник електричної енергії по 4 квадрантам, класу точності 0.5 S (МЭК62053-22:2003). Облік активної, реактивної та повної енергії, сумарної і по фазах (для PM130 EH).

• Багатотарифна система обліку електроенергії: 4 регістра х4 тарифи, 4 сезони х 4 типи дня. 8 варіантів початку нового тарифу протягом доби. Розклад, що налаштовується (для PM 130 EH c додатковим встановленим модулем).

• 16 програмованих уставок, час спрацьовування уставки 20 мсек

• Спеціальні версії для частоти 25/50/60/400 Гц

• Вбудовані годинник і календар, мітка часу(збереження часу протягом 30 сек, при відсутності живлення приладу). При встановленні додаткового модуля збереження годинника живлення при перервах в живленні до 5 років.

• Універсальне джерело живлення AC DC (85-264 В). Спеціальні версії (12, 24-48-72 В, DC).

• Реєстрація максимальних/мінімальних значень з міткою часу

• Можливість оновлення програми приладу через порти зв'язку.

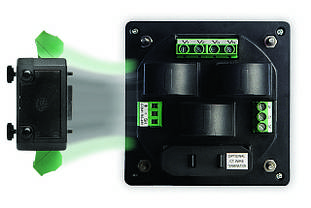

Додаткові модулі

В приладі PM130 PLUS передбачена унікальна можливість встановлення одного додаткового модуля. Все це дозволяє ефективно застосовувати прилад в системах телемеханіки, АСУ ТП, АСДУ і системах технічного обліку електроенергії:

  • Модуль: дискретні входи (входи стану) і релейні виходи.
  • Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль).
  • Модуль: аналогові виходи – 4 шт.
  • Модуль: додатковий порт зв'язку.
  • Модуль: багатотарифна система обліку електроенергії, батарея (збереження живлення годинника до 5 років), цифрові входи - 4 шт.

Модуль: дискретні входи + релейні виходи (DI)

  • 4 оптично ізольованих дискретних входу типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
  • 2 релейних виходи для видачі сигналів аварійної сигналізації, керування і пульсів. Пряме управління через канал зв'язку.

Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль)

  • 12 дискретних входи (сухий контакт або 250VDC)
  • 4 релейних виходи 250V/3A AC
  • Додатковий порт зв'язку Ethernet, RS-485 або Profibus

Модуль: аналогові виходи (AO)

  • 4 оптично ізольованих аналогових виходи з внутрішнім джерелом живлення – 24В (0-20мА, 4-20мА, 0-1мА, ±1мА, 0-3мА, ±3мА, 0-5мА, ±5мА).

Модуль додатковий порт зв'язку

  • Ethernet (TCP/IP) ‡
  • PROFIBUS ‡
  • RS-232/422/485 ‡
  • GPRS

Модуль: багатотарифна система обліку електроенергії + годинник високої точності + 4 дискретних входи

  • Батарея (збереження живлення годинника до 5 років), наявність багатотарифної системи обліку електроенергії (TOU) тільки при замовленні цього модуля.
  • 4 оптично ізольованих дискретних входи типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.

Умови навколишнього середовища

  • Робоча температура: -30°C до 60°C
  • Температура зберігання: -40°C до 85°C
  • Вологість: від 0 до 95% без конденсату

Конструкція

  • Оболонка корпусу: не підтримує горіння суміш ABS/PC та полікарбонату
  • Розміри: 114х114х109 мм
  • Вага: 0,7 кг.

Джерело живлення

  • Універсальне джерело живлення AC/DC (стандарт): 85-264 В змінної напруги 50/60 Гц, 88-290 В постійної напруги, споживання джерела живлення до 5 Вт.
  • Опція 12 VDC 9.5-18 В постійного струму
  • Опція 24 VDC, 48 VDC 18.5-72 В постійної напруги
  • Перетин дроту: до 12 AWG (3.5 мм)

Входи напруги

  • Номінальна напруга 400 В: Робочий діапазон: 69 – 828 У
  • Номінальна напруга 120 В: Робочий діапазон: 12 – 144 В
  • Споживання для 400 В: < 0.4 ВА
  • Споживання для 120: < 0.04 ВА
  • Стійкість до перевантаження: 1000 В довго, 2000 протягом 1 сек.
  • Гальванічна ізоляція: 2500 В змінного напруги(50 Гц), протягом 1 хв.
  • Імпульсна перенапруга: 6 кВ.
  • Перетин дроту: до 12 AWG (3.5 мм)

Входи струму

  • Перетин дроту: до 12 AWG (3.5 мм)
  • Гальванічна ізоляція: 2500 В змінного напруги(50 Гц), протягом 1 хв.
  • Імпульсна перенапруга: 6 кВ.

      Номінальний струм 1 А

  • Робочий діапазон: 0.01 – 2 A RMS Споживання: < 0.02 ВА
  • Стійкість до перевантаження: 6 A RMS довго, 80A RMS протягом 1 сек.

     Номінальний струм 5 А

  • Робочий діапазон: 0.05 – 10 A RMS Споживання: < 0.1 ВА
  • Стійкість до перевантаження: 15 A RMS довго, 300A RMS протягом 1 сек.



У комплект постачання всіх приладів SATEC входить безкоштовний програмний комплекс PAS, який надає наступні можливості:

  • Налаштування приладів SATEC
  • Автоматичне опитування приладів, отримання даних з приладів в реальному часі
  • Робота з журналами даних і подій
  • Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
  • Синхронізація часу приладу і часу ПК
  • Видача сигналів керування приладами SATEC
  • Експорт даних в сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE



Посібник з експлуатації універсального вимірювального щитового приладу SATEC PM 130 E PLUS доступний для завантаження у розділі "Специфікації" (внизу сторінки)

Для отримання додаткової інформації звертайтесь до нас:

Основні атрибути
ВиробникSatec
Країна виробникІзраїль
СтанНовий
  • Ціна: Ціну уточнюйте
