Універсальний електровимірювальний щитової прилад SATEC PM130 P PLUS
Базова комплектація: SATEC PM130Р PLUS-5-50HZ-Н-ACDC.
Опитувальний лист (конфігуратор коду замовлення) можна завантажити у розділі "Специфікації".
Цифровий вимірювальний прилад SATEC PM130 P PLUS є компактним трифазним вимірювачем, спеціально розробленим для задоволення потреб широкого спектру користувачів від розробників електричних щитових панелей і до операторів підстанцій.
Універсальний електровимірювальний прилад SATEC РМ 130 P PLUS забезпечує трифазні вимірювання до 100 параметрів електроенергії, зокрема показники якості; моніторинг зовнішніх подій за допомогою дискретних входів; взаємодія із зовнішнім обладнанням через контакти реле.
У вхідних струмових колах приладів SATEC РМ130 Р встановлені високоточні трансформатори струму. Математичну обробку сигналів забезпечує контролер з оперативною пам'яттю RAM і внутрішній енергонезалежній пам'яті EEPROM.

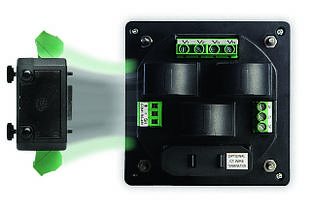

Всі моделі серії PM130 PLUS підходять для монтажу в 4-х дюймовий круглий або квадратний виріз 92 на 92 мм. Також можливо замовити прилад в спеціальному виконанні для монтажу на DIN-рейку.
Більше 25 років досвіду в розробці приладів і наявність потужної випробувальної лабораторії в поєднанні з високою кваліфікацією фахівців SATEC, забезпечує високу якість і надійність роботи приладів SATEC. Це підтверджує статистика безвідмовної роботи приладів.
Гарантія на прилад - 36 місяців!
Для отримання додаткової інформації звертайтесь до нас:
- За телефоном: 044-33-44-274;
- Електронною поштою: miroteks.info@gmail.com
- Telegram
- Viber
Технічні характеристики SATEC PM 130 P PLUS:
Дисплей

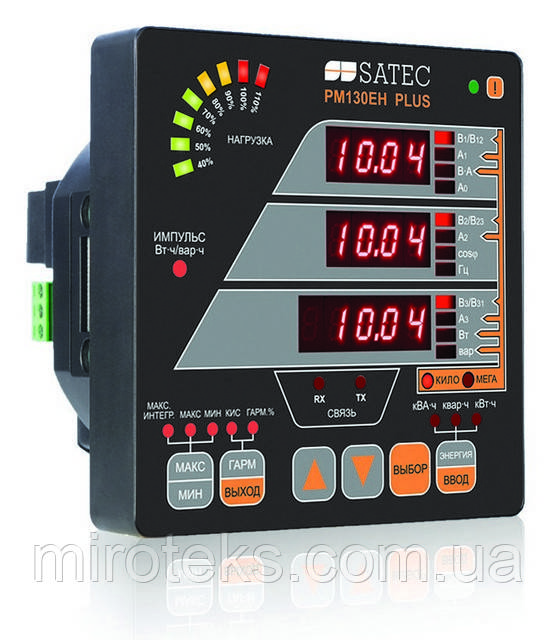

Світлодіодний дисплей (три вікна) з налаштованим часом оновлення дисплея і яскравістю. Графічний світлодіодний індикатор показує максимальний фазний струм у відсотках відносно визначеного користувачем струму навантаження (100 %). У загальній групі вимірювань доступна автопрокрутка показань з програмованим інтервалом прокрутки.
Комунікація
Прилад стандартно оснащується портом зв'язку RS-485 (протоколи ASCII, Modbus, DNP3.0, (МЕК 60870-5-101 - опція)).
Використовуючи додатковий модуль, у прилад може бути встановлений додатковий комунікаційний порт Ethernet (протоколи Modbus TCP і DNP3 TCP) або PROFIBUS.
Можливості:
• Три входи напруги і три ізольовані гальванічні входи струму.
Використовуються для прямого підключення, або через трансформатори струму і напруги.
• Багатофункціональний трифазний вимірювач струмів, напруги, активної, реактивної та повної потужностей, cosφ, частоти, несиметрії струмів і напруг, струму нейтралі.
• Аналізатор гармонік: коефіцієнт спотворення синусоїдальності (КСС) по струму та напругзі, індивідуальні гармоніки до 40-ї. Спектр гармонік і кути (для PM130 EH).
• Трифазний лічильник електричної енергії по 4 квадрантам, класу точності 0.5 S (МЭК62053-22:2003). Облік активної, реактивної і повної енергії, сумарної і по фазах (для PM 130 EH).
• Багатотарифна система обліку електроенергії: 4 регістри х4 тарифи, 4 сезони х 4 типи дня. 8 варіантів початку нового тарифу впродовж доби. Розклад, що налаштовується (для PM130EH з додатковим встановленим модулем).
• 16 програмованих уставок, час спрацьовування уставки 20 мсек
• Спеціальні версії для частоти 25/50/60/400 Гц
• Вбудовані годинник та календар, мітка часу(збереження часу впродовж 30 сек, при відсутності живлення приладу). При встановленні додаткового модуля збереження годинника живлення при перервах в живленні до 5 років.
• Універсальне джерело живлення AC DC (85-264 В). Спеціальні версії (12, 24-48-72 В, DC).
• Реєстрація максимальних/мінімальних значень з міткою часу
• Можливість оновлення програми приладу через порти зв'язку.
Додаткові модулі
В приладі PM130 PLUS передбачена унікальна можливість встановлення одного додаткового модуля. Все це дозволяє ефективно застосовувати прилад в системах телемеханіки, АСУ ТП, АСДУ та системах технічного обліку електроенергії:
- Модуль: дискретні входи (входи стану) та релейні виходи.
- Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль).
- Модуль: аналогові виходи – 4 шт.
- Модуль: додатковий порт зв'язку.
- Модуль: багатотарифна система обліку електроенергії, батарея (збереження живлення годинника до 5 років), цифрові входи - 4 шт.
Модуль: дискретні входи + релейні виходи (DI)
- 4 оптично ізольованих дискретних входи типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
- 2 релейних виходи для видачі сигналів аварійної сигналізації, керування та пульсів. Пряме управління через канал зв'язку.
Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль)
- 12 дискретних входи (сухий контакт або 250VDC)
- 4 релейних виходи 250V/3A AC
- Додатковий порт зв'язку Ethernet, RS-485 або Profibus
Модуль: аналогові виходи (AO)
- 4 оптично ізольованих аналогових виходи з внутрішнім джерелом живлення – 24В (0-20мА, 4-20мА, 0-1мА, ±1мА, 0-3мА, ±3мА, 0-5мА, ±5мА).
Модуль додатковий порт зв'язку
- Ethernet (TCP/IP)
- PROFIBUS
- RS-232/422/485
- GPRS
Модуль: багатотарифна система обліку електроенергії + годинник високої точності + 4 дискретних входи
- Батарея (збереження живлення годинника до 5 років), наявність багатотарифної системи обліку електроенергії (TOU) тільки при замовленні цього модуля.
- 4 оптично ізольованих дискретних входи типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
Умови навколишнього середовища
- Робоча температура: -30°C до 60°C
- Температура зберігання: -40°C до 85°C
- Вологість: від 0 до 95% без конденсату
Конструкція
- Оболонка корпусу: не підтримує горіння суміш ABS/PC та полікарбонату
- Розміри: 114х114х109 мм
- Вага: 0,7 кг.
Джерело живлення
- Універсальне джерело живлення AC/DC (стандарт): 85-264 В змінної напруги 50/60 Гц, 88-290 В постійної напруги, споживання джерела живлення до 5 Вт.
- Опція 12 VDC 9.5-18 В постійного струму
- Опція 24 VDC, 48 VDC 18.5-72 В постійної напруги
- Перетин дроту: до 12 AWG (3.5 мм)
Входи напруги
- Номінальна напруга 400 В: Робочий діапазон: 69 – 828 У
- Номінальна напруга 120 В: Робочий діапазон: 12 – 144 В
- Споживання для 400 В: < 0.4 ВА
- Споживання для 120: < 0.04 ВА
- Стійкість до перевантаження: 1000 В довго, 2000 протягом 1 сек.
- Гальванічна ізоляція: 2500 В змінної напруги(50 Гц), впродовж 1 хв.
- Імпульсна перенапруга: 6 кВ.
- Перетин дроту: до 12 AWG (3.5 мм)
Входи струму
- Перетин дроту: до 12 AWG (3.5 мм)
- Гальванічна ізоляція: 2500 В змінного напруги(50 Гц), впродовж 1 хв.
- Імпульсна перенапруга: 6 кВ.
Номінальний струм 1 А
- Робочий діапазон: 0.01 – 2 A RMS Споживання: < 0.02 ВА
- Стійкість до перевантаження: 6 A RMS довго, 80A RMS впродовж 1 сек.
Номінальний струм 5 А
- Робочий діапазон: 0.05 – 10 A RMS Споживання: < 0.1 ВА
- Стійкість до перевантаження: 15 A RMS довго, 300A RMS впродовж 1 сек.
У комплект постачання всіх приладів SATEC входить безкоштовний програмний комплекс PAS, який надає наступні можливості:
- Налаштування приладів SATEC
- Автоматичне опитування приладів, отримання даних з приладів в реальному часі
- Робота з журналами даних і подій
- Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
- Синхронізація часу приладу і часу ПК
- Видача сигналів керування приладами SATEC
- Експорт даних в сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE
Посібник з експлуатації універсального вимірювального щитового приладу SATEC PM 130 P PLUS доступний для завантаження у розділі "Специфікації" (внизу сторінки)
