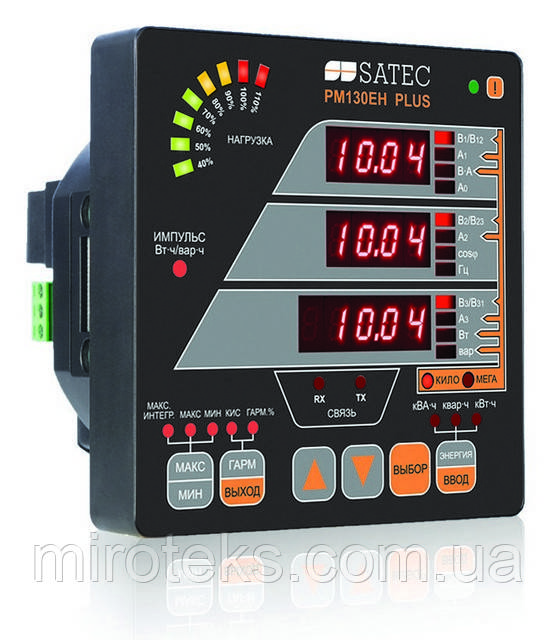

Універсальний електровимірювальний щитової прилад SATEC PM130 EH PLUS

Цифровий вимірювальний прилад SATEC PM130 EH PLUS є компактним трифазним вимірювачем, спеціально розробленим для задоволення потреб широкого спектру користувачів від розробників електричних щитових панелей і до операторів підстанцій.

Універсальний електровимірювальний прилад SATEC РМ 130 EH PLUS забезпечує трифазні вимірювання до 100 параметрів електроенергії, зокрема й показники якості; вимірювання усередненої потужності, енергії, журнал подій, журнал для запису даних, багатотарифний облік електроенергії вимірювання гармонік (КСС, K-factor, індивідуальні гармоніки до 40-ї, наведений КСС), моніторинг зовнішніх подій допомогою дискретних входів; взаємодія із зовнішнім обладнанням через контакти реле.

У вхідних струмових колах приладів SATEC РМ130 ЄП встановлені високоточні трансформатори струму. Математичну обробку сигналів забезпечує контролер з оперативною пам'яттю RAM і внутрішній енергонезалежній пам'яті EEPROM.

Всі моделі серії PM130 PLUS підходять для монтажу в 4-х дюймовий круглий або квадратний виріз 92 на 92 мм. Також можливо замовити прилад в спеціальному виконанні для монтажу на DIN-рейку.

Більше 25 років досвіду в розробці приладів та наявність потужної випробувальної лабораторії в поєднанні з високою кваліфікацією фахівців SATEC, забезпечує високу якість і надійність роботи приладів SATEC. Це підтверджує статистика безвідмовної роботи приладів.

Гарантія на прилад - 36 місяців!

Технічні характеристики SATEC PM 130 EH PLUS:

Дисплей
Світлодіодний дисплей (три вікна) з налаштованим часом оновлення дисплея і яскравістю. Графічний світлодіодний індикатор показує максимальний фазний струм у відсотках відносно визначеного користувачем струму навантаження (100 %). У загальній групі вимірювань доступна автопрокрутка показань з програмованим інтервалом прокрутки.

Комунікація
Прилад стандартно оснащується портом зв'язку RS-485 (протоколи ASCII, Modbus, DNP3.0, (МЕК 60870-5-101 - опція)).
Використовуючи додатковий модуль, у прилад може бути встановлений додатковий комунікаційний порт Ethernet (протоколи Modbus TCP і DNP3 TCP) або PROFIBUS.

Можливості:

• Три входи напруги і три ізольовані гальванічні входи струму.
Використовуються для прямого підключення, або через трансформатори струму і напруги.

• Багатофункціональний трифазний вимірювач струмів, напруги, активної, реактивної та повної потужностей, cosφ, частоти, несиметрії струмів і напруг, струму нейтралі.

• Аналізатор гармонік: коефіцієнт спотворення синусоїдальності (КСС) по струму та напрузі, індивідуальні гармоніки до 40-ї. Спектр гармонік і кути.

• Трифазний лічильник електричної енергії по 4 квадрантам, класу точності 0.5 S (МЭК62053-22:2003). Облік активної, реактивної та повної енергії, сумарної і по фазах.

• Багатотарифна система обліку електроенергії: 4 регістри х4 тарифи, 4 сезони х 4 типи дня. 8 варіантів початку нового тарифу протягом доби. Розклад, що налаштовується (для PM130 EH з додатковим встановленим модулем).

• 16 програмованих уставок, час спрацьовування уставки 20 мсек

• Спеціальні версії для частоти 25/50/60/400 Гц

• Вбудовані годинник і календар, мітка часу(збереження часу протягом 30 сек, при відсутності живлення приладу). При встановленні додаткового модуля збереження годинника живлення при перервах в живленні до 5 років.

• Універсальне джерело живлення AC DC (85-264 В). Спеціальні версії (12, 24-48-72 В, DC).

• Реєстрація максимальних/мінімальних значень з міткою часу

• Можливість оновлення програми приладу через порти зв'язку.

Додаткові модулі

В приладі PM130 PLUS передбачена унікальна можливість встановлення одного додаткового модуля. Все це дозволяє ефективно застосовувати прилад в системах телемеханіки, АСУ ТП, АСДУ і системах технічного обліку електроенергії:

• Модуль: дискретні входи (входи стану) і релейні виходи.
• Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль).
• Модуль: аналогові виходи – 4 шт.
• Модуль: додатковий порт зв'язку.
• Модуль: багатотарифна система обліку електроенергії, батарея (збереження живлення годинника до 5 років), цифрові входи - 4 шт.

Модуль: дискретні входи + релейні виходи (DI)

• 4 оптично ізольованих дискретних входи типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.
• 2 релейних виходи для видачі сигналів аварійної сигналізації, керування і пульсів. Пряме управління через канал зв'язку.

Модуль: дискретні входи і виходи + порт зв'язку (розширений модуль)

• 12 дискретних входів (сухий контакт або 250VDC)
• 4 релейних виходу 250V/3A AC
• Додатковий порт зв'язку Ethernet, RS-485 або Profibus

Модуль: аналогові виходи (AO)

• 4 оптично ізольованих аналогових виходи з внутрішнім джерелом живлення – 24В (0-20мА, 4-20мА, 0-1мА, ±1мА, 0-3мА, ±3мА, 0-5мА, ±5мА).

Модуль додатковий порт зв'язку

• Ethernet (TCP/IP) ‡
• PROFIBUS ‡
• RS-232/422/485 ‡
• GPRS

Модуль: багатотарифна система обліку електроенергії + годинник високої точності + 4 дискретні входи

• Батарея (збереження живлення годинника до 5 років), наявність багатотарифної системи обліку електроенергії (TOU) тільки при замовленні даного модуля.
• 4 оптично ізольованих дискретних входу типу «сухий контакт» призначені для збору дискретної інформації: стан пристроїв РЗА та ін., отримання імпульсів від імпульсних лічильників електричної енергії або інших приладів, а також для зовнішньої синхронізації часу. Час сканування 1 мсек.

Умови навколишнього середовища

• Робоча температура: -30°C до 60°C
• Температура зберігання: -40°C до 85°C
• Вологість: від 0 до 95% без конденсату

Конструкція

• Оболонка корпусу: не підтримує горіння суміш ABS/PC та полікарбонату
• Розміри: 114х114х109 мм
• Вага: 0,7 кг.

Джерело живлення

• Універсальне джерело живлення AC/DC (стандарт): 85-264 В змінної напруги 50/60 Гц, 88-290 В постійної напруги, споживання джерела живлення до 5 Вт.
• Опція 12 VDC 9.5-18 В постійного струму
• Опція 24 VDC, 48 VDC 18.5-72 В постійної напруги
• Перетин дроту: до 12 AWG (3.5 мм)

Входи напруги

• Номінальна напруга 400 В: Робочий діапазон: 69 – 828 У
• Номінальна напруга 120 В: Робочий діапазон: 12 – 144 В
• Споживання для 400 В: < 0.4 ВА
• Споживання для 120: < 0.04 ВА
• Стійкість до перевантаження: 1000 В довгостроково, 2000 протягом 1 сек.
• Гальванічна ізоляція: 2500 В змінної напруги(50 Гц), протягом 1 хв.
• Імпульсна перенапруга: 6 кВ.
• Перетин дроту: до 12 AWG (3.5 мм)

Входи струму

• Перетин дроту: до 12 AWG (3.5 мм)
• Гальванічна ізоляція: 2500 В змінної напруги(50 Гц), протягом 1 хв.
• Імпульсна перенапруга: 6 кВ.

      Номінальний струм 1 А

• Робочий діапазон: 0.01 – 2 A RMS Споживання: < 0.02 ВА
• Стійкість до перевантаження: 6 A RMS довгостроково, 80A RMS протягом 1 сек.

     Номінальний струм 5 А

• Робочий діапазон: 0.05 – 10 A RMS Споживання: < 0.1 ВА
• Стійкість до перевантаження: 15 A RMS довгостроково, 300A RMS протягом 1 сек.

У комплект постачання всіх приладів SATEC входить безкоштовний програмний комплекс PAS, який надає наступні можливості:

• Налаштування приладів SATEC
• Автоматичне опитування приладів, отримання даних з приладів в реальному часі
• Робота з журналами даних і подій
• Проведення аналізу зареєстрованих подій, аналіз осцилограм, аналіз масивів збережених даних
• Синхронізація часу приладу та часу ПК
• Видача сигналів керування приладами SATEC
• Експорт даних у сторонні програми (Word, Excel), копіювання даних у форматі COMTRADE

Посібник з експлуатації універсального вимірювального щитового приладу SATEC PM 130 EH PLUS доступний для завантаження в розділі "Специфікації" (внизу сторінки)
